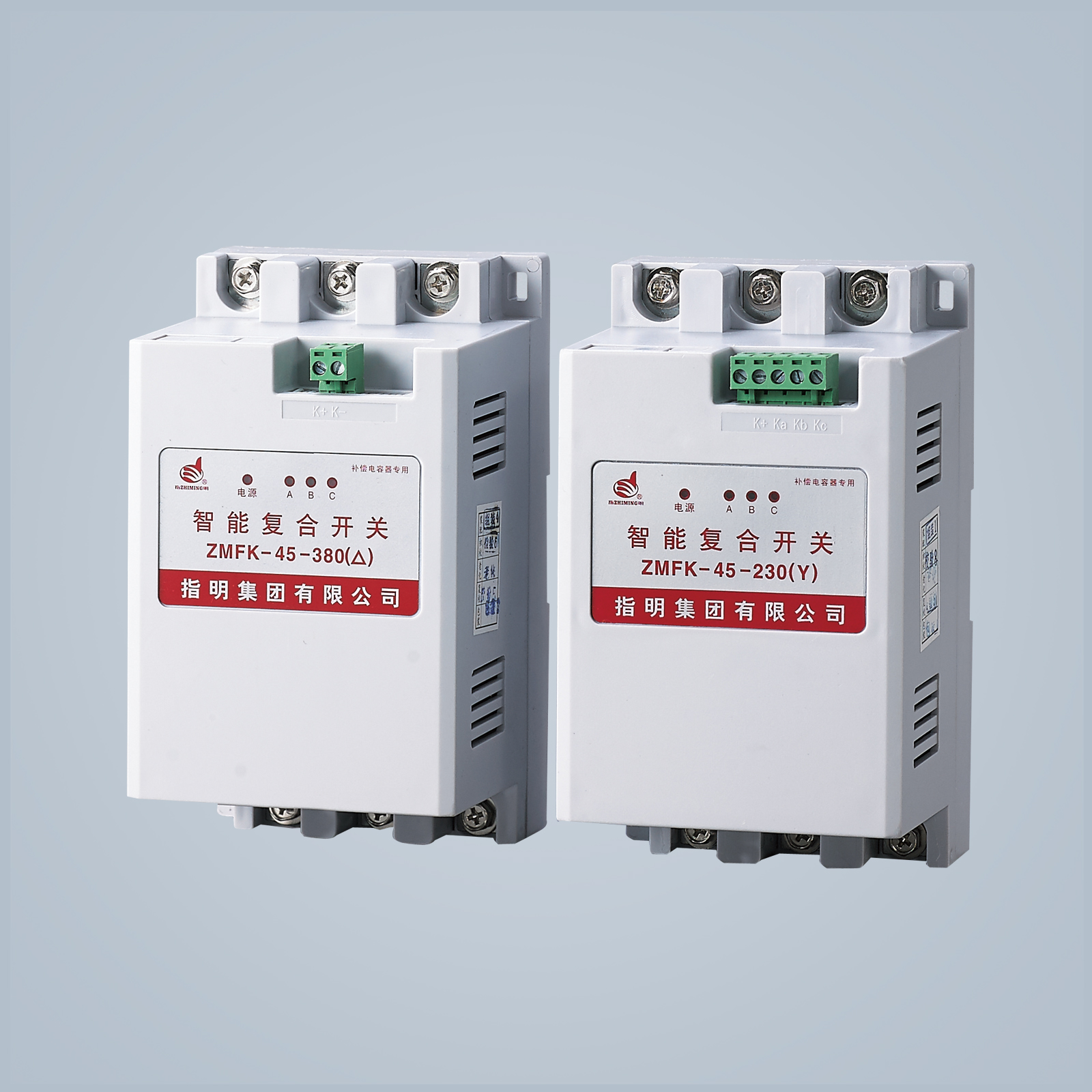

ZMFK 系列智能复合开关(同步开关型)

打印当前页

产品描述

  • 简介
  • 技术参数
  • 产品尺寸

功用及特点

过零投切:
ZMFK复合开关是利用智能芯片及数字电路等和磁保持继电器的复合,实现电压过零导通和电流过零切断,使开关在接通和断开的瞬间完全过零投切,不产生过电压。开关具有无涌流、极低功耗、高寿命、低故障率等诸多优点,广泛用于低压无功补偿领域。
保护功能:
采用微处理器监控开关继电器以及输入电源和负载的运行状况具有完善的保护功能。
1.电网过压、欠压保护:发生过压或欠压时,自动断开,电源灯闪亮警示。
2.缺相保护:任何一相缺相时,自动断开,电源灯闪亮警示;
3.停电保护:接通后突遇突然停电,则自动断开;
4.空载保护:无负载拒绝闭合并闪亮指示灯警示;
5.分相指示开关状态:电源灯,长亮为正常:闪亮为过压或欠压或缺相;A/B/C相状态灯,长亮为开关闭合;某相闪亮为某相故障,或者是某相电容正在放电延时中;
自诊断故障:任何一相出现故障则拒绝动作,并闪亮指示灯警示;
复合开关无需接零线(N线);
功耗小:
磁保持继电器只在投切瞬间耗间,平时几乎不耗电,从而实现节能降耗。
工作安全性:
所有控制输入信号与内部电路经安全隔离;同时采用先进的智能控制技术,与同类产品相比,在涌流和安全可靠性方面其备极高的性能优势。输入信号与复合开关光电隔离,高EMC保护措施,抗干扰能力强;工作安全可靠。


型号及其含义

三相共补型:电容器的连接方式为三角形接法;
单相分补型:电容器的连接方式为星形接法;


主要技术指标 :

环境温度:-20℃~+55℃;
相对湿度:40℃时,20%~90%;
额定电压:380V/220V,交流50Hz;
允许偏差:三相电压同步变化不大于±20%;
电压畸变率:小于5%;
额定频率:50Hz;
额定电流:80A;
使用寿命:50万次;
相数:三相(△型接法)单相(Y型接法);
三相控制容量:≤40Kvar;
单相控制容量:≤13.3Kvar;
功       耗:≤1.5VA;
接触压降:≤100mV;
接点耐压:≥1600V;
响应时间:≤100ms;
每次接通与关断间隔:≥5秒;
连续两次接通间隔:≥35秒;
控制信号:DC12V±20%交流/通讯(可选);
输入阻抗:≥6.8K;
导通阻抗:≤0.003Ω。
涌流:小于额定电流1.5倍。


电气接线示意图



注:有1组相同补偿和有1组分相补偿,后面都是共补得接线如上图;图中的K+连接动态无功补偿控制器的+12V端子;
K-或Ka或Ka,Kb,Kc接动态补偿器的控制输出点(负电位);J和J1、J2、J3为开关状态反馈辅助接点。

安装及接线方法:

本复合开关安装用于低压380V配电网络上,控制低压无功补偿电容器的通断。进线端只需接三相火线,无需接零线(N)。电线应根据产品的三相总容量选择合适的多芯铜导线,总容量小于30kvar可选用10平方毫米的多芯铜导线,30kvar及以上的应采用16平方或更粗截面积的多芯铜导线,压接接头时必须拧紧螺丝,确认十分牢固,否则造成接头处过热损坏产品。


外形尺寸:长160x宽96x厚95mm / 长212x宽106x厚85mm
固定孔距:长142x宽80mm/长199x宽88mm
